3Dスキャナを使用した自動車部品の品質検査
自動車メーカーやサプライヤーでは多くの製品検査業務が存在し、検査のリードタイムの短縮とコスト削減が必要とされています。
従来から使用されているCMMは、データにおける精度と信頼性は高いものの、CMMの操作や検査の実施を寸法検査の専門家が行う必要があり、1日に行える作業量には限りがありました。ハンディ3Dスキャナ「HandySCAN 3D」を用いることで、属人性を排助しつつコスト縮小と性能向上が見込めます。
高い精度と信頼性、再現性が得られるだけではなく、可搬性があるため、場所を選ばず測定ができます。非接触で広範囲の3Dモデルを作成できるため、測定スピードの向上も期待できます。
課題
自動車メーカーやサプライヤーでは、以下のような課題があげられます。
- 高精度な寸法検査
- 検査時間の短縮
- 組付け部品の有無確認
フロー

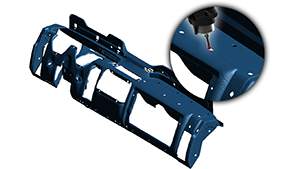

1. 計測対象物へターゲットシールの貼り付け
対象物にターゲットシールを貼り付け、対象物とスキャナの位置関係を追跡できるようにします。

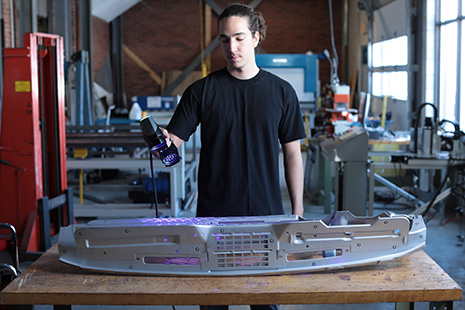

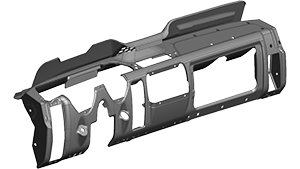

2. 製品の3Dスキャン
要求される形状メッシュに合わせた設定を行い、計測を行います。

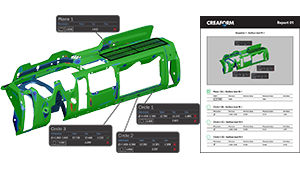

3. 寸法検査と製品と設計CADの差分比較
面や円筒などの要素を作成し、要素間の寸法検査を行うことが可能です。1度行った検査であれば、2回目以降を自動で行うことが可能です。また、設計CAD、またはマスターとなる計測データをPC用ソフトウェアにインポートし、検査用計測データと比較することにより、組付け部品が付いていない箇所の色が変わり、部品有無の判断を行うこともできます。
効果
HandySCAN 3Dを用いることにより、自動で寸法検査が可能になり、スピーディで高効率な寸法検査を実現します。また、従来のCMMと比較し手ごろな価格であり、直感的な操作で経験や習熟度に関わりなく検査が可能なため、大幅な時間短縮と経費削減が期待できます。
- 検査時間の短縮
- 検査の属人性の排除
- 検査エリアに縛られない計測
Creaform HandySCAN3D™は、高い信頼性を誇る、特許取得済みのメトロロジー・グレード（寸法検査レベル）の3Dスキャナーです。設計、製造、測定を専門とするエンジニアのニーズを満たすべく最適化されたHandySCAN3Dは、最も効果的かつ信頼できる方法で、どのような場所でも対象物の正確な3D測定を行うことができます。
携帯性とユーザビリティに優れ、高品質の測定結果を高速で測定できるのがHandySCAN3D | BLACK Seriesの特徴です。環境の変化や対象物の動きにも左右されずに測定できるため、品質保証や製品開発向けの理想的なツールです。
- 正確かつ高精度
- 高い携帯性
- 高速な作業フロー
