GapGunは、非接触式のポータブル寸法測定装置です。比類のない測定速度、使い勝手の良さ、携帯性や堅牢性を兼ね備え、すき間・段差・円弧等を精度良く測定できます。また、事前に設定した検査プランに沿ってユーザーを測定箇所へ誘導します。測定結果は本体に自動保存され、結果をPCに転送した後、検査結果レポートを出力します。

主な特徴

  • 高精度な非接触測定
  • 各断面に対しシックス・シグマを用いた処理を行い、ノイズやバラつきを除去した結果を取得します。レーザーを用いて測定することにより、対象物を傷つけることなく測定が可能です。
  • 迅速でシームレスな検査
  • 1回の測定は約1秒で完了します。測定以外の測定データの保存やレポート出力は自動で行うことが可能です。作業者の負担を軽減し、快適に検査を行うことができます。
  • 汎用性の高い測定能力

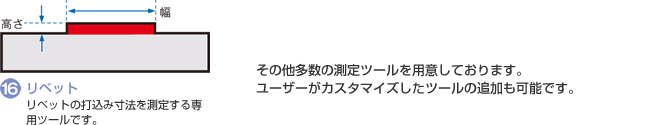

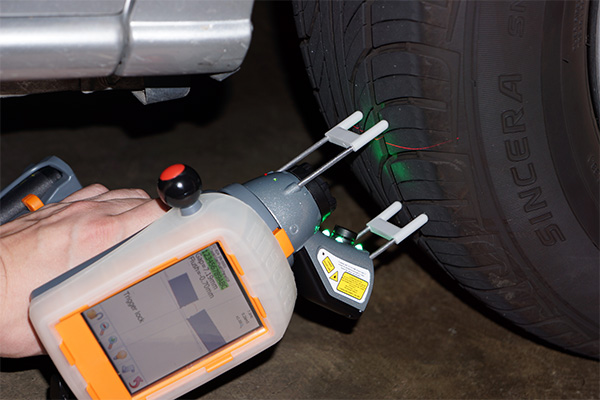

  • すき間・段差はもちろん、円弧の半径、リベット寸法など、様々な形状に対応可能で、状況に合わせた測定を行うことができます。
  • 豊富なユーザーサポート機能
  • 測定の合否判定は音と振動、ディスプレイの表示色で示します。対象物との適切な測定距離や方向をLEDやディスプレイ表示で誘導することにより、測定者によるミスを低減します。

光切断法を用いた形状測定

測定箇所にライン上のレーザーを照射し、その反射光をセンサーが捉えることにより、測定箇所の断面形状を取得することができます。取得された断面形状を用いて様々な寸法測定が可能です。

測定機能

豊富な測定ツールは多様な形状・寸法検査に対応します。40個以上の測定ツールのほか、
オリジナルの測定ツールの作成もできます。

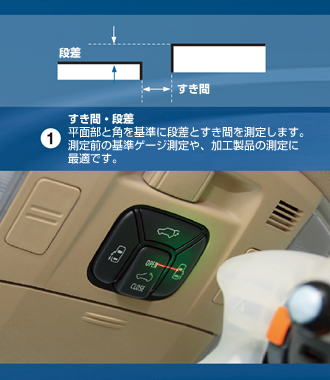

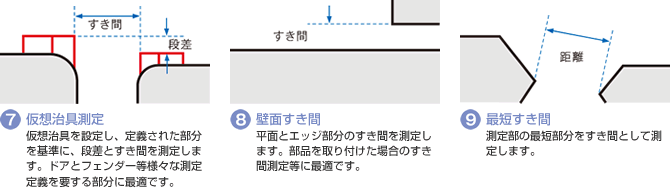

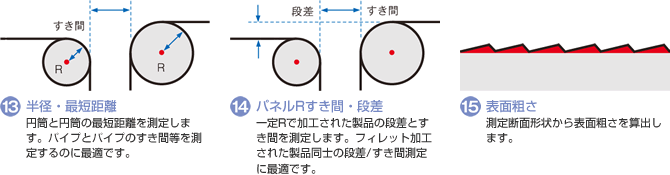

すき間・段差

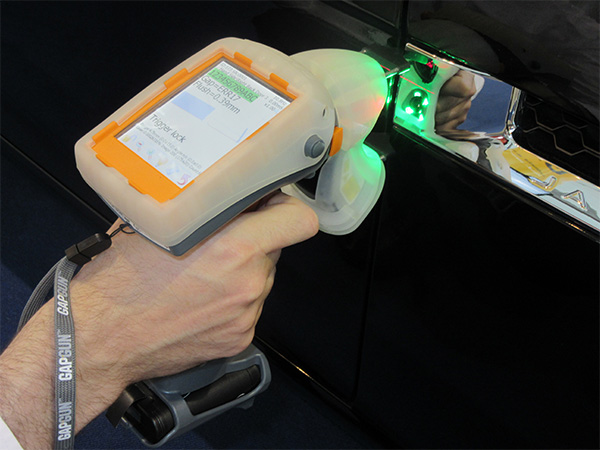

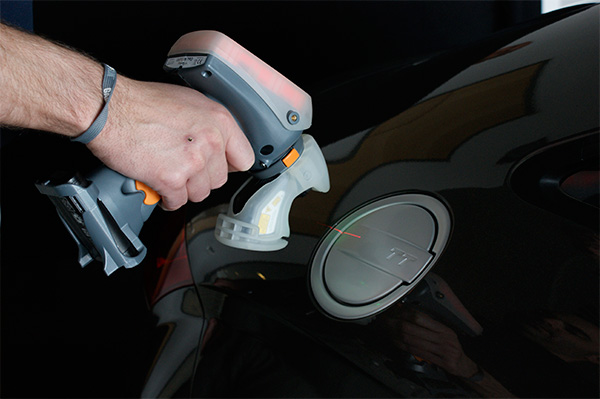

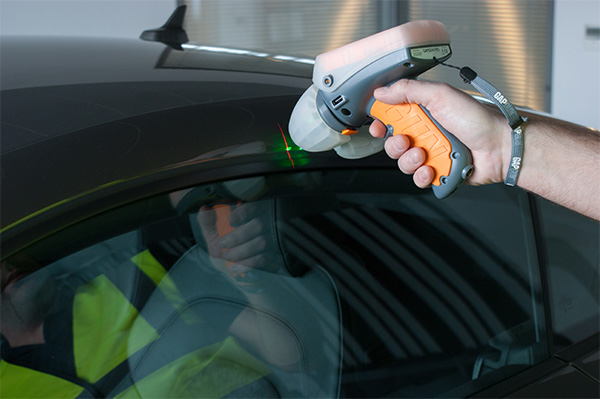

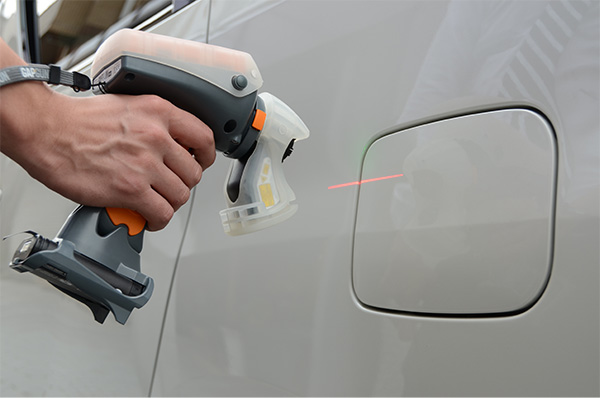

パネルのすき間・段差測定

金属・樹脂問わずパネル間のすき間・段差を同時に測定が可能です

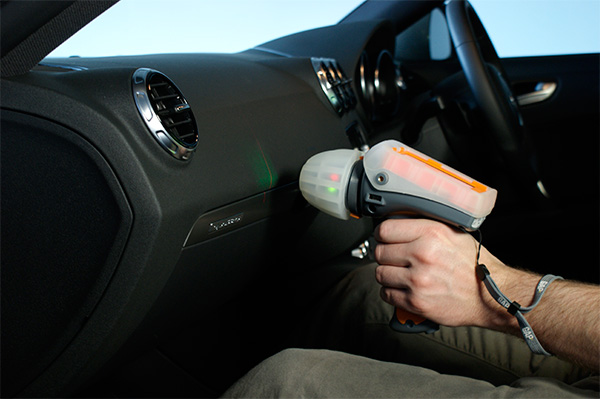

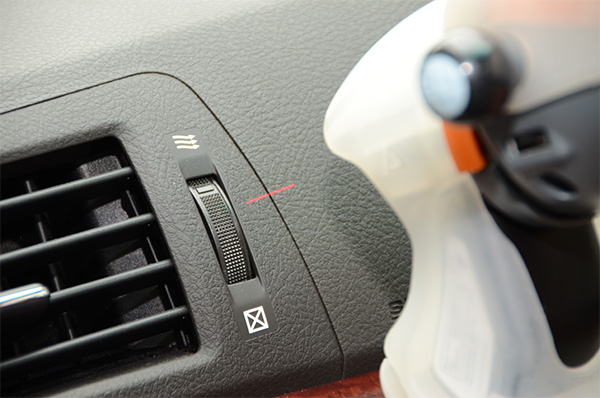

内装部品の組付け検査

小型で軽量で設計されている本体は、内装組付け検査などの検査スペースが狭い場面でも活躍します。

ランプ周りの組付け

紫色レーザーを用いることによりガラスなどの透明体部品の検査が可能です。

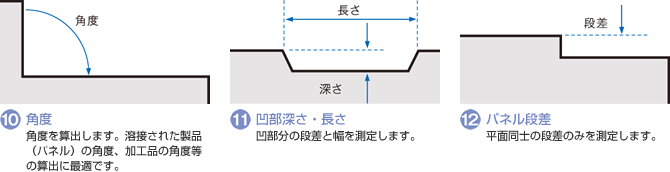

半径・角度・面取り

形状検査

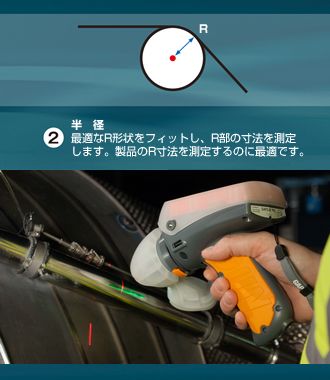

最適なR形状を算出し、高精度なR検査が可能です。

組付け角度検査

部品の組付け角度や耐久試験前後の角度変化などの測定が可能です。

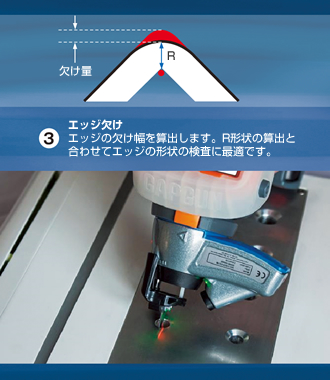

面取り加工検査

C面取りや角・隅Rなどのエッジ加工部の検査が可能です。

形状測定

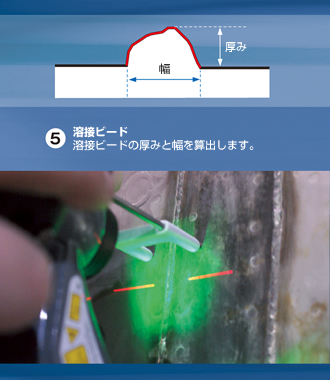

溶接の幅・高さ検査

溶接の余盛高さや幅を高精度で検査できます。また、シール材の幅・高さなど似た形状の検査にも対応可能です。

組付け角度検査

アナログゲージでは検査しにくい、湾曲した面の検査も、検査員によるバラツキなく検査できます。

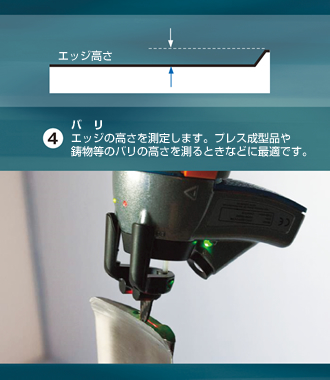

バリ・キズ検査

金属加工で発生したキズやバリを現場で検査することが可能です。また、パーティングラインのような小さな凸形状も捉えることが可能です。

その他機能

より効率的な検査業務を補助するために便利な機能が標準で備わっています。

測定箇所ナビゲーション

GapGunの専用ファイル(チェックプラン)に、測定箇所の画像を登録することが可能です。登録された画像はハンドル上に表示され、検査員に測定箇所を指示することが可能です。この機能により、指示書を持たずに機材だけで検査に臨めます。

合否判断

チェックプランにて、各測定箇所の基準値・公差情報を登録することが可能です。各箇所の測定完了と同時に、ハンドルが合否判断を音と振動で通知します。また、検査結果の状態は3色で表示されます。

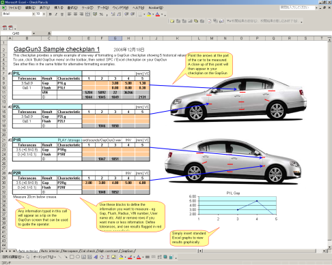

レポート作成

測定結果の転送完了と同時に検査レポートを自動で作成することが可能です。出力されるレポートの形式はCSV形式やテキスト形式だけでなく、Webブラウザ形式での出力など状況に合わせて柔軟に対応可能です。また、出力するデータや順番などはユーザーが変更することもできます。

ハードウェアオプション

検査の効率化や安定した検査を行うための補助治具・センサーを用意しております。

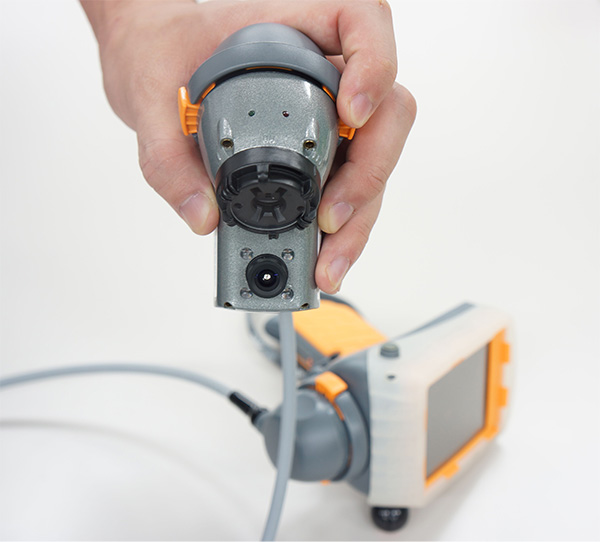

測定ヘッド延長ケーブル

測定ヘッドとハンドル部を延長することにより、検査領域が狭い場所やハンドルが干渉してしまう場所でも検査を行うことが可能です。

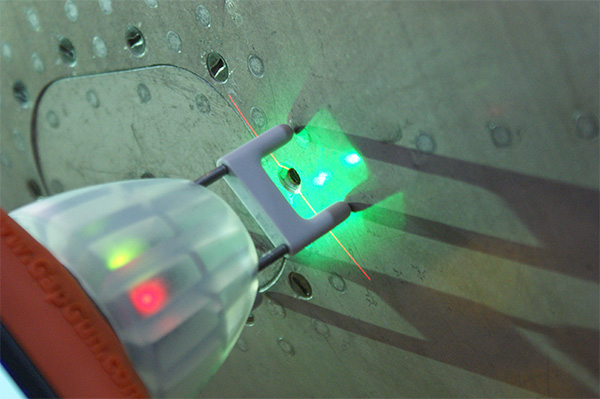

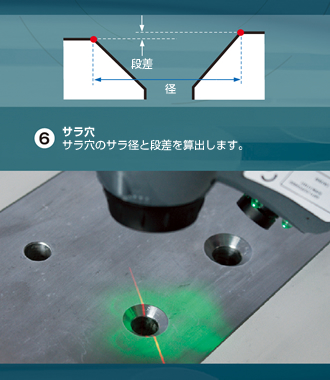

皿穴検査用測定ヘッド

治具一体型の測定ヘッドを用いることにより、皿穴の中心を確実に捉え、高精度に検査できます。また皿穴外径とテーパー角度を同時に測定することにより検査業務の効率化も図れます。

VECTRO 拡張機能パッケージ(FANUC ROBOT CRXシリーズ)

FANUC ROBOT CRXシリーズ向け拡張機能を用いることで煩雑なシステム設計や実証実験を簡略し、自動検査システム運用開始までの時間を短縮することができます。
詳しくはこちら

ソフトウェアオプション

要求される状況・検査手法に合わせたソフトウェアを用意しております。

面取り加工検査用ツール

通常の寸法測定に加え、許容範囲での表面形状を評価することで直感的な検査ができます。面取り加工の詳細な検査を、簡易かつ高精度に行えます。また、基準面からの差分を取得できるため、塗装の境界部の厚みや位置の測定にも対応できます。

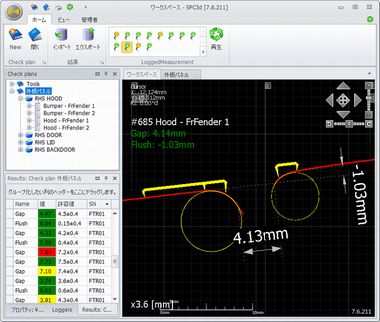

形状解析ソフトウェア

測定パラメータに依存せず、取得した断面データから直感的に寸法測定を行うことができます。試作品や突発検査で形状検査を行うときに、マウス操作で断面定義や寸法測定が行えるので時間短縮が図れます。複雑な形状であっても問題なく活用できるので検査の幅が広がります。また、IGESデータを取り込むことで簡易的な形状の合否判定も行えます。


工程進捗管理ソフトウェア

データ処理用のパソコンとネットワークで接続し、リアルタイムに検査・作業状況を表示することができます。また、測定値だけでなく合否判定も表示可能なので作業者が状況を確認するだけでなく、管理者や他の作業者との情報共有に利用できます。

生産管理補助・統合ソフトウェア

開発キット(SDK)を用いて、データ管理用の専用ソフトウェアを作成することが可能です。DLL形式やXML形式で生産管理システムなどへ直接測定結果を転送することや、製造工程の情報をGapGunへ受け渡すことも可能です。

事例

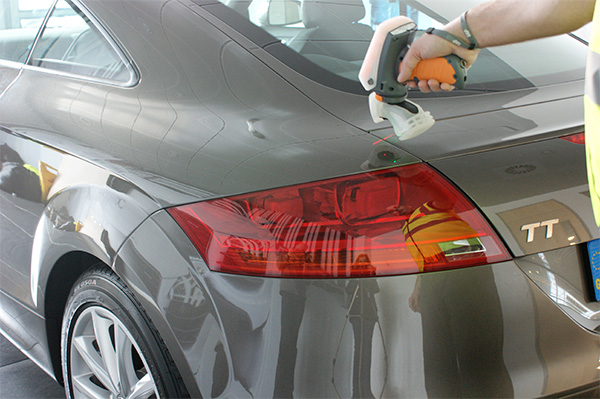

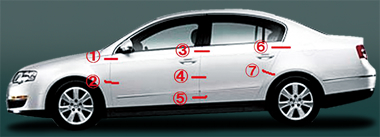

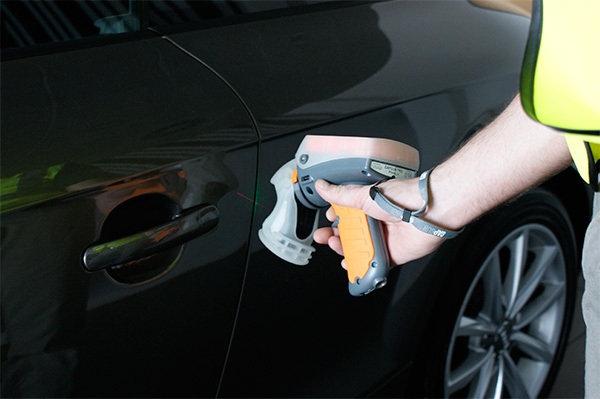

自動車外板の組付け検査業務の効率化

自動車外板のすき間・段差の測定をデジタル化します。ヒューマンエラーを抑制し検査時間を短縮することで、インライン検査、抜き取り検査の業務効率化に貢献します。

詳細を見る

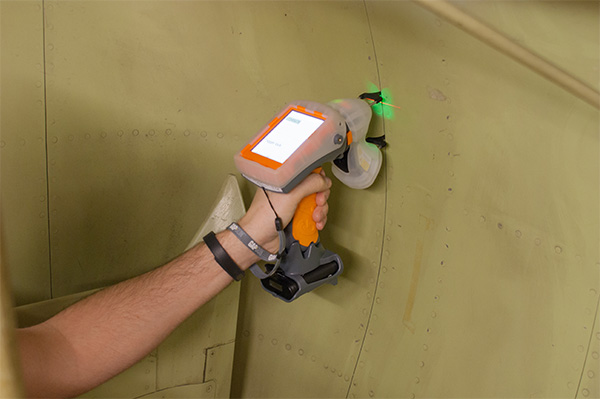

航空機の組付け検査の効率化

要求精度が高い航空機の組付け検査を、スピーディかつミスを最小に抑えて行うことができます。検査結果は測定値だけでなく断面データ等が記録されるため、結果の信頼性向上にも貢献します。

詳細を見る

白物家電の検査業務デジタル化

家電のスイッチなどのすき間と段差を、非接触で正確に測定し、検査結果のデジタル管理を行うことが可能になります。ポータブルな測定器のため、生産エリアですぐに測定を行うこともできます。

詳細を見る

推奨動作環境/仕様

測定ヘッド

  T60-V T15-M/T-15V
視野範囲
60mm
15mm
測定距離
57mm
47mm
繰り返し精度※1
すき間:±25μm※2
段差:±10μm※4
すき間:±15μm※3
段差:±10μm※4
レーザークラス
2M(自動調光機能付き)※5
レーザー波長
405nm
寸法(W×D×H)
41×56×99mm(保護カバー付)
36×60×63mm(保護カバー付)
衝撃保護
衝撃保護カバー
重量
約170g
約175g
動作温度
0~40℃
保管温度
-20~60℃

※1 ISO17025認定試験所にて校正
※2 すき間:0.3~5mm測定時
※3 すき間:0.3~2mm測定時
※4 段差:-5~5mm測定時
※5 BSEN60825-1基準にてクラス分け実施

ハンドル

対応ヘッド
T60-V / T15-M / T15-V
寸法(W×D×H)
90×135×190mm
重量
約480g
ストレージ
2GB内蔵ストレージ
通信
イーサネット:100Mbps、Wi-Fi:IEEE802.11 b,g,n
電源
内蔵バッテリー駆動
ディスプレイ
3.8インチ、640×480pixel
操作
タッチスクリーン、トリガーボタン
言語
日本語、英語、フランス語、ドイツ語、韓国語、中国語、他
衝撃保護
衝撃保護カバー、耐衝撃プラスチックハウジング
動作温度範囲
0~40℃
保管温度範囲
-20~60℃

付属アクセサリー

ドッキングステーション
データ転送、ハンドル充電
バッテリーパック
外部バッテリー
ベルトクリップ
機器携帯用クリップ
測定補助治具
H型、V型
ブロックゲージ
5-3,2-1mmすき間-段差
(精度確認用)

オプションアクセサリー

・測定ヘッド延長ケーブル(1m)

測定ヘッド

  超高解像度ヘッド 高解像度ヘッド 標準ヘッド 広角ヘッド
視野範囲
6.5mm
25mm
55mm
90mm
測定距離
30mm
50mm
50mm
50mm
繰り返し精度※1
±15μm※2
±25μm※3
±50μm※4
±100μm※5
レーザークラス
2M(自動調光機能付き)※6
レーザー波長
658nm
寸法(W×D×H)
65×95×60mm
65×105×60mm
衝撃保護
衝撃保護カバー
重量
約160g
動作温度
0~40℃
保管温度
-20~60℃

※1 ISO17025認定試験所にて校正
※2 すき間:0.3~2mm、段差:1mm測定時
※3 すき間:0.3~5mm、段差:1~5mm測定時
※4 すき間:2~10mm、段差:1~10mm測定時
※5 すき間:2~5mm、または段差:1~4mm測定時
※6 BS EN 60825-1基準にてクラス分け実施

ハンドル

GapGun Pro
対応ヘッド
超高解像度ヘッド、高解像度ヘッド、標準ヘッド、広角ヘッド
寸法(W×D×H)
90×135×190mm
重量
約480g
ストレージ
2GB内蔵ストレージ
通信
イーサネット:100Mbps、Wi-Fi:IEEE802.11 b,g,n
電源
内蔵バッテリー駆動
ディスプレイ
3.8インチ、640×480pixel
操作
タッチスクリーン、トリガーボタン
言語
日本語、英語、フランス語、ドイツ語、韓国語、中国語、他
衝撃保護
衝撃保護カバー、耐衝撃プラスチックハウジング
動作温度範囲
0~40℃
保管温度範囲
-20~60℃

付属アクセサリー

  超高解像度ヘッド 高解像度ヘッド 標準ヘッド 広角ヘッド
ドッキングステーション
データ転送、ハンドル充電
バッテリーパック
外部バッテリー
ベルトクリップ
機器携帯用クリップ
測定補助治具
R測定用、すき間測定用
H型、V型
ブロックゲージ
5-3,2-1mmすき間-段差
(精度確認用)
ピンゲージ
Φ0.5mm,Φ2mm

オプションアクセサリー

・測定ヘッド延長ケーブル(1m)

対応ソフトウェア

SPC3d
基本ソフトウェア(チェックプラン作成、測定データ管理、測定データ確認)
LINK
SDK(.NETプログラムでのカスタマイズ)
INSPECT
手動またはインタラクティブでの測定データの分析
INLINE
測定データの外部モニター出力

ソフトウェア(SPC3d)

データ入力
IGES、MS Excelからのチェックプラン
結果出力
テキスト、CSV、点群、Q-DAS、HTML、SPC3d、他
言語
日本語、英語、フランス語、ドイツ語、韓国語、中国語、他
推奨スペック
OS:Windows10以上、CPU:1GHz以上、メモリ:2GB以上、ストレージ:1GB以上
重量 500g
寸法 119×137×47mm W×D×H
ストレージ 2GB
タッチスクリーン 97mm(3.8″)フルカラー 640×480ピクセル(日光下で読取り可能)
操作 タッチスクリーン、セレクトボタン、リセットボタン

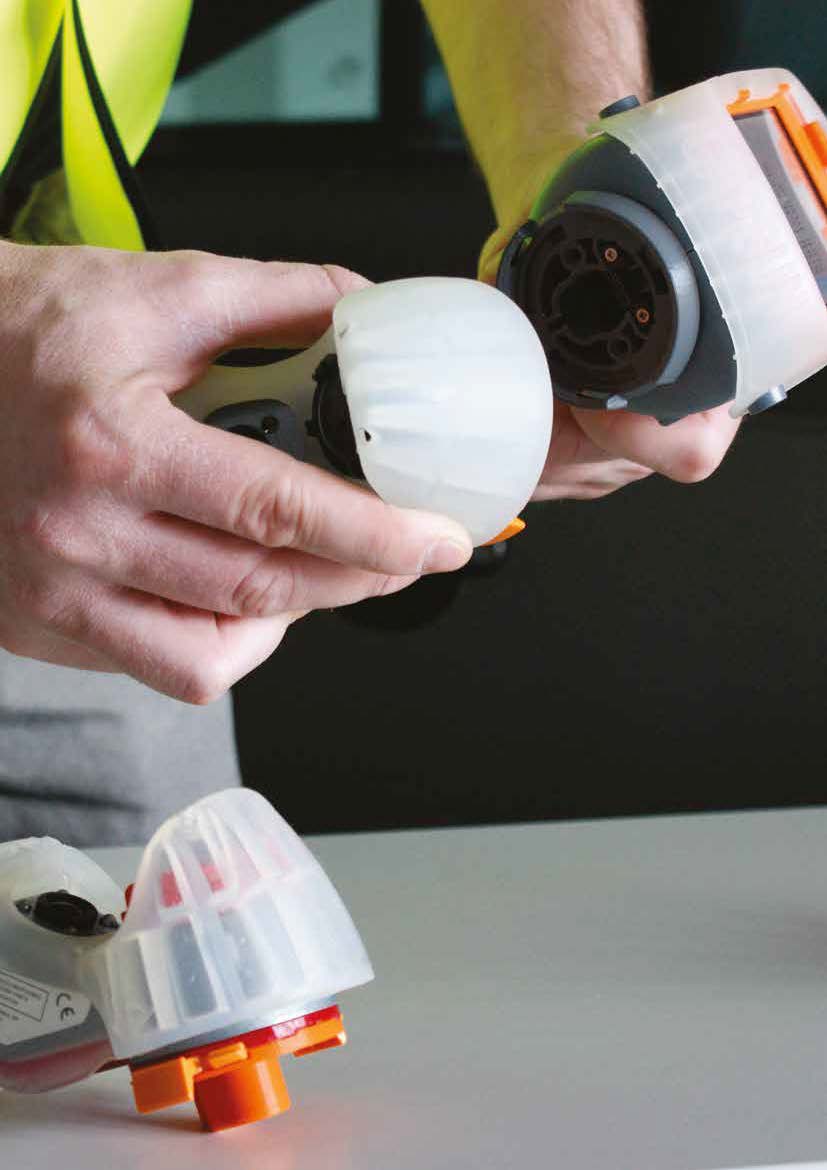

ヘッドの交換 Vチェンジシステム(対象に合わせてヘッドを交換可能)
